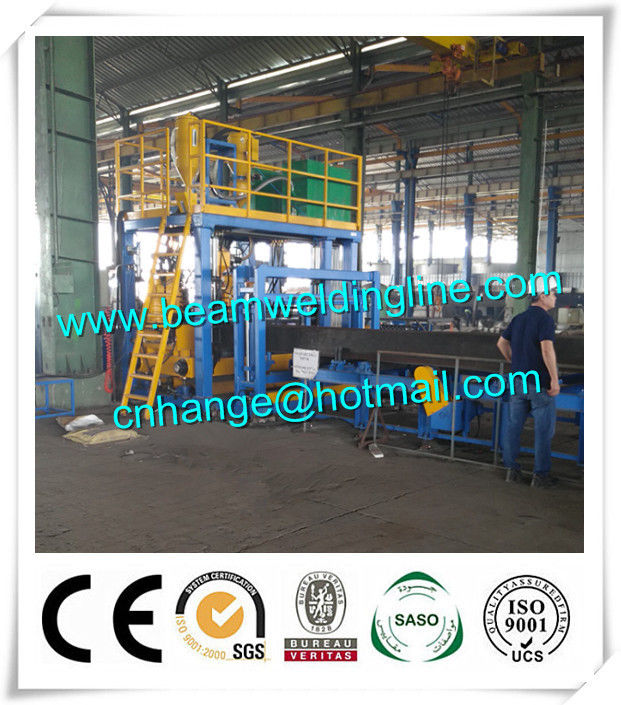

এইচ বিম ওয়েল্ডিং লাইন, এইচ বিম জন্য অনুভূমিক ঢালাই মেশিন

চীনা এইচ বিম ওয়েল্ডিং লাইন, চীন মধ্যে এইচ বিম জন্য অনুভূমিক ঢালাই মেশিন

1. সরঞ্জাম সংক্ষিপ্ত পরিচায়ক

আগের ধরনের মেশিনের তুলনায়, MWZ-1200 অনুভূমিক এইচ বিম স্বয়ংক্রিয় ঢালাই মেশিনটি আরোতর উচ্চতর। সর্বোপরি, এটি কেবলমাত্র হুইম ফ্লেঞ্জ প্লেট এবং ওয়েব প্লেটের সম্মুখভাগে জোড় করা দরকার, তারপর H বিম সংযোজন এবং দুটি ঢালাই সমুদ্রের ঢালাই এক সময়ে উপলব্ধি করা যেতে পারে। সুতরাং, এটি ব্যাপকভাবে অটোমেশন বৃদ্ধি এবং কাজের দক্ষতা উন্নত। পাশাপাশি, এই মেশিনটি ছোট কোণ দিয়ে ঢালাই পার্শ্ব ঢালাই করতে পারে (পরিবর্তনশীল ক্রস বিভাগের বীম ঢালাই)। সুতরাং, এটি হালকা ইস্পাত উত্পাদন লাইন জন্য আদর্শ সরঞ্জাম।
এই মেশিন প্রধানত প্রধান মেশিন গঠিত এবং পরিবাহক প্রেরণ (ইনপুট পরিবাহক এবং আউটপুট পরিবাহক সহ)। মুখ্য মেশিন প্রধানত নির্দিষ্ট ঢালাই অঙ্গ গঠিত, চলন্ত ঢালাই অঙ্গ, প্রেস কনভেয়র ডিভাইস, কাজ টেবিল বাড়া এবং পতন অঙ্গ, স্বয়ংক্রিয় submerged চাপ ঢালাই মেশিন, ঢালাই তরল লোড সিস্টেম, এলিটিক নিয়ন্ত্রণ সিস্টেম, ঢালাই তারের ট্রান্সমিশন সিস্টেম এবং বায়ুসংক্রান্ত, জলবাহী সিস্টেম এবং শীঘ্রই. যে মধ্যে, নির্দিষ্ট ঢালাই অঙ্গ এবং চলন্ত ঢালাই অঙ্গ এই মেশিনের হৃদয়। তারা ড্রাইভ ডিভাইস, গাইড আর্ক অঙ্গ, ওয়েব প্লেট সনাক্তকারী ডিভাইস, কাজ-টুকরা গ্রাউন্ডিং ডিভাইস ইত্যাদি। প্রধান মেশিন অংশ প্রতিটি আন্দোলন জলবাহী বা বায়ুসংক্রান্ত সিস্টেম দ্বারা উপলব্ধ করা হয়, এবং মূলত স্বয়ংক্রিয় অপারেশন বুঝতে।
ট্রান্সমিট পরিবাহক কাজ-টুকরা পরিবাহক প্রেরণ করতে সরাসরি সংযোগ টাইপ reducer দ্বারা চালিত হয়। বেলন সনাক্তকারী পাশে আছে, ওয়েব প্লেট জলবাহী প্রাক আপ বিয়ার ডিভাইস, পরিবাহক চেইন সিস্টেম প্রেরণ।

2. প্রধান প্রযুক্তিগত পরামিতি - অনুভূমিক ঢালাই মেশিন
● Wed প্লেট উচ্চতা: 300-1200 মিমি
● ওয়েব প্লেট বেধ: 5-12 মিমি
● চক্রের উন্নত পার্শ্ব প্লেট প্রস্থ: 150-500 মিমি
● চক্রের উন্নত পার্শ্ব প্লেট বেধ: 5-20 মিমি
● কাজ-টুকরা দৈর্ঘ্য: 3000-15000 মিমি
● পরিবর্তনশীল ক্রস বিভাগের কোণ: ≤8 °
● ঢালাই গতি: 500-1500 মিমি / মিনিট
● দ্রুত প্রেরণ গতি: 11000 মিমি / মিনিট
● প্রযোজ্য ঢালাই তারের ব্যাস: 1.2 মিমি বা 1.6 মিমি
● ঢালাই উপায়: একা চাপ এবং ডবল তারের সোজা কোণ ঢালাই
● হাইড্রোলিক সিস্টেম চাপ: 10 এমপিএ (সর্বাধিক)
● ওয়ার্ক গ্যাস (ব্যবহারকারী দ্বারা প্রস্তুত): 0.5-0.8 এমপিএ, 1.0 এম 3 / মিনিট
● কনভেয়র দৈর্ঘ্য: 15000 মিমি সামনে এবং পিছনে 15000 মিমি
● মুখ্য মেশিন শক্তি: 21.5KW
● ঢালাই শক্তি: 74KVA + 74KVAa
