ডিএক্স সিরিজ এইচ বিম শেষ মুখ মিলিং মেশিন / সারফেস মিলিং মেশিন 1200X1500 মিমি

1. গঠন নীতি

মডেল DX1215 শেষ মুখ মিলিং মেশিন মেশিন শরীরের সহচরী, টেবিল সহচরী, স্ট্যান্ড কলাম, elevating টেবিল, অনুভূমিক ফ্যাক্টর প্রক্রিয়া, elevating প্রক্রিয়া, বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম ইত্যাদি
হাইড্রোলিক কাজ টেবিল দুটি কাজ টেবিল, দুটি পজিশনিং আসন, দুই চাপা আসন, এবং একটি জলবাহী স্টেশন গঠিত হয়।

মেশিন শরীরের ঢালাই গঠন, annealing চিকিত্সার হয়। এটি উচ্চ তীব্রতা, ছোট অঙ্গবিকৃতি এর চরিত্রগত আছে। মেশিন শরীর রেল, এক আয়তক্ষেত্র রেল যা বড় ক্ষমতা আছে, এবং এক V- টাইপ রেল যা উচ্চ নির্ভুলতা আছে। স্লিপওয়ে ভাল পরিধান প্রতিরোধের যা ইস্পাত কঠোর নিক্ষেপণ হয়। স্লিপওয়ে রেল এবং মেশিন শরীর রেল ভাল নিষ্পেষণ পরে ভাল সহযোগিতা স্পষ্টতা আছে।

2. প্রযুক্তিগত ডেটা

● ওয়ার্কিং আকার: 1২00 * 1500 মিমি
● মাথায় মাথার প্রধান অক্ষ বাঁক গতি: 80-400 আর / মিনিট
● প্রধান শাখা দৈর্ঘ্য আউট প্রসারিত করুন: 80mm
● কাটার ব্যাস: φ125mm
● মোটর মোল্ডিং: 5.5 কিলোওয়াট
● অনুভূমিক ফিডিং গতি: 54.8-548 মিমি / মিনিট
● অনুভূমিক দ্রুত-রিটার্ন গতি: 8২২ মি / মি
● অনুভূমিক খাওয়ানো মোটর শক্তি: 3 কিলোবাইট / 4 কেউ (ডাবল স্পিড)
● উল্লম্ব খাদ্যশস্য গতি: 53-530mm / মিনিট
● দ্রুত-গতিতে গতি: 530 মিমি / মিনিট
● উল্লম্ব খাওয়ানো মোটর শক্তি: 1.5kw

3. পারফরমেন্স

● মেশিনটি প্রধানত facer, elevation কলাম, worktable, বিছানা, যান্ত্রিক খাওয়ানো ইউনিট, বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, রেল-পাহারা ইউনিট এবং মিলিং সরঞ্জাম গঠিত।
● বেড হল ঢালাইয়ের গঠন, ঢালাইয়ের পরে annealed, এটি হালকা ওজন, উচ্চ তীব্রতা, সামান্য বিকৃতি, যুক্তিসঙ্গত গঠন এবং ভাল প্রযুক্তি
● Facer TX-32A টাইপ, যুক্তিসঙ্গত গঠন, নির্ভরযোগ্য কর্মক্ষমতা, ব্যাপক গতি পরিসীমা, ভাল অনমনীয়তা, কম শব্দ, উচ্চ দক্ষতা এবং সুবিধাজনক অপারেশন
● ওয়্যারলেসটি আকৃতিতে জালিয়াতি করা হয়, বিছানা দিয়ে তার প্যান্টের মতো সরানো-দম্পতিতে রচনা করে, এক আয়তক্ষেত্রীয় অংশ, আরেকটি ভি-সেকশন, বড় লোডিংয়ের ক্ষমতা এবং উচ্চমানের স্পষ্টতা, ভাল তৈলাক্ত অবস্থা, কাজ-টেবিলের সাথে দ্রুতগতির গতি, দ্রুতগতিতে কাজ এবং দ্রুত-পশ্চাদ্ধাবনের মাধ্যমে মেকানিক্যাল ট্রান্সমিশন ব্যবস্থার মাধ্যমে মেকানিক্যাল ট্রান্সমিশন সিস্টেমের মাধ্যমে চালিত হয়, কর্মক্ষেত্রে ফ্যাকারটি স্থাপন করা হয়, যা কাজ-টুকরা পুনরায় স্থাপন করে এবং কাজের টেবিল দ্বারা চালিত হয় মেকানিক্যাল ট্রান্সমিশন সিস্টেম এবং বৈদ্যুতিক কন্ট্রোল সিস্টেমের মাধ্যমে কার্যক্ষেত্র উপলব্ধ করা হয়, এবং হাত দ্বারা নিয়ন্ত্রিত হতে পারে
● রেল রক্ষাকারী ইউনিট ভাল সীলমোহর, ভাল বিকিরণ এবং দীর্ঘ জীবন, এটি সঙ্কুচিত গঠন এর, নির্দিষ্ট guarding- হুড়োহুড়ি নেভিগেশন peep- গর্ত আছে, যার মাধ্যমে রেল lubrication এবং পরিচ্ছন্নতা পালন করা যেতে পারে, তেল রেল উপর প্রয়োগ করা যেতে পারে, একটি মিনি কভার প্লেট গর্ত আচ্ছাদন জন্য ব্যবহার করা হয়
● যান্ত্রিক ট্রান্সমিশন সিস্টেম:
ক। অনুভূমিক দিক: কর্মক্ষেত্রের চলাচলের আন্দোলন, খাওয়ানো বাক্সে শাখা দিয়ে তৈরি করা হয়, মোমবাতি স্লাইড-স্ক্রু দম্পতি এবং বন্ধনী দ্বারা, উল্লম্ব
খ। দিকনির্দেশনা: গিয়ার বাক্সে শাওয়ারের সাথে ঘোড়ায় উঁচু করা হয়, মোমবাতি সিস-স্ক্রু ট্রান্সমিশন দম্পতির মাধ্যমে
● এই মেশিনে ব্যবহৃত facers হল স্ট্যান্ডার্ড পৃষ্ঠ facer, facer মাথার উপাদান কঠিন মিশ্র বিছানা পরিবর্তন হতে পারে
● কাজ-টুকরাটি ক্ল্যাম্পিং এবং পজিশনিং করার জন্য, ২ টি সেটের সাথে এই মেশিনে কাজ-টুকরা ক্লাম্পার (জলবাহী কাজের টেবিল)

4. সরবরাহ পরিসীমা এবং উপাদান

● উর্ধ্বমুখী কলাম: 1 টি সেট (TX32 facer সহ, বহিরাগত গাড়ি, উর্ধ্বমুখী কলাম, পাল্টা-ওজন, স্থানান্তর সংক্রমণ ইউনিট)
● লেদ মেশিন বিছানা: 1 সেট (সহ স্লাইড-টেবিল, মেশিন বিছানা, মোটর reducer খাওয়ানো, সীসা-স্ক্রু খাওয়ানো)
● বৈদ্যুতিক সিস্টেম: 1 সেট (নিয়ন্ত্রণ বাক্স সহ, প্যানেল পরিচালনা, এসি বৈদ্যুতিন সংকেতের মেরু বদল ইত্যাদি)
● মিলিং ফ্যাকার: 1 সেট (φ125 স্ট্যান্ডার্ড পৃষ্ঠ ফ্যাকার, ফলক সহ)
● মেশিনের সাথে আনুষাঙ্গিক: 1set (সহকারী পুল-ছিদ্র, কাটার ফিটিং সরঞ্জাম, কলাই বিনিময় গিয়ার সহ)
● কাজ-টুকরা ছদ্মবেশ: 2 সেট (তেল সিলিন্ডার সহ, worktable রাক, তেল সিলিন্ডার বেস)
● হাইড্রোলিক পাম্প স্টেশন: 1 সেট
● মেশিনের সাথে অতিরিক্ত অংশ: 1set (2 টি টুকরা ফিউজ সহ, 2 টুকরো বোতাম)

5. কারিগরী ডকুমেন্ট

● অপারেশন ম্যানুয়াল (বৈদ্যুতিক নীতি অঙ্কন, জলবাহী নীতি অঙ্কন এবং ভিত্তি অঙ্কন ইত্যাদি)
● প্যাকিং তালিকা
● মাথায় মাথা অপারেশন ম্যানুয়াল
● হাইড্রোলিক স্টেশন অপারেশন ম্যানুয়াল

6. ক্রেতা দ্বারা প্রস্তুত অংশ

● ফাউন্ডেশন (ডায়াগ্রাম পত্রকে বিক্রেতার দ্বারা সরবরাহ করা হবে)
● ফাউন্ডেশন বল্ট এবং বিস্তার বল্ট

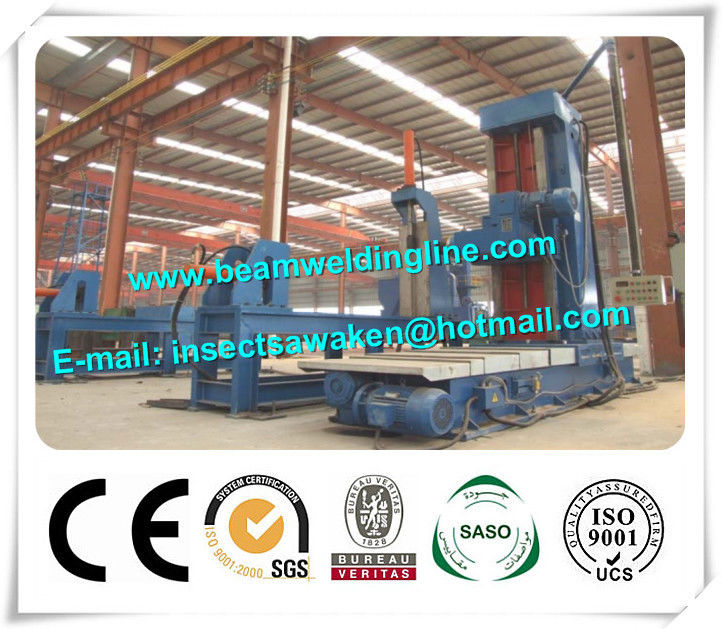

এইচ বিম শেষ মুখ মিলিং মেশিন - গঠন দেখাচ্ছে
