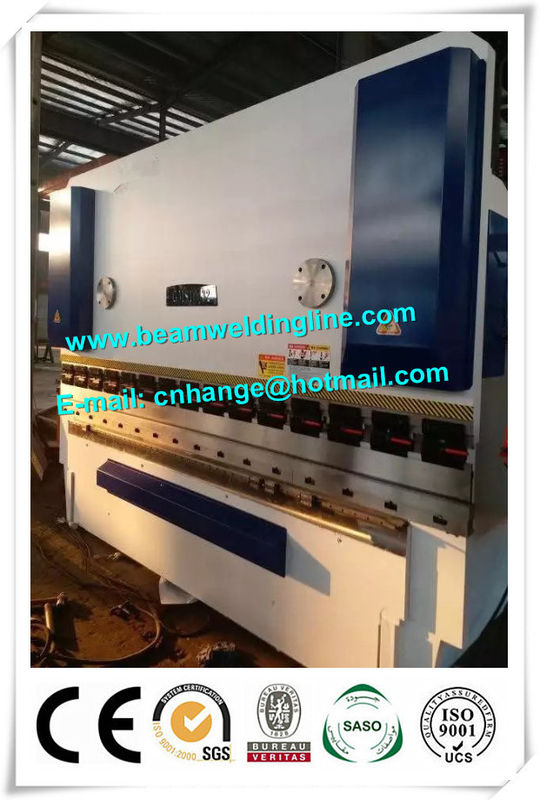

WC67Y-100Tx2500 এনসি হাইড্রোলিক প্রেস ব্রেক, প্লেট জন্য জলবাহী মেশিন নমন
স্টীল শীট উপাদান | Q235A | নিয়ামক | E21 |
---|---|---|---|
স্টীল শীট শক্তি | 450N.M | সীল রিং | Valqua, জাপান |
ছাঁচ উপাদান | T8 | বৈদ্যুতিক উপাদান | স্নেইডার বা সিমেন্স |
লক্ষণীয় করা | সিএনসি জলবাহী শ্রুতি মেশিন,শীট ধাতু নমন মেশিন |
1. প্রযুক্তিগত পরামিতি
মডেল | ইউনিট | WC67Y-100T / 2500 | |
সর্বাধিক বাঁক বেধ | মিমি | 6 | |
ঘূর্ণিত ইস্পাত শীট শক্তি | N / mm 2 | 450 | |
নামহীন চাপ | KN | 1000 | |
ওয়ার্কtable দৈর্ঘ্য | মিমি | 2500 | |
ঊর্ধ্বসীমা মধ্যে দূরত্ব | মিমি | 2005 | |
গলা গভীরতা | মিমি | 400 | |
রাম স্ট্রোক | মিমি | 120 | |
সর্বোচ্চ খোলার উচ্চতা | মিমি | 385 | |
গিয়ার পাম্প | মডেল | / | CP0-20-পি-10R |
ফ্লো | এল / মিনিট | 20 | |
চাপ | এমপিএ | 31.5 | |
রাম গতি | unloaded | মিমি / সেকেন্ড | 60 |
কাজ | মিমি / সেকেন্ড | 8 | |
প্রত্যাবর্তন | মিমি / সেকেন্ড | 70 | |
জলবাহী সিস্টেমের কাজ চাপ | এমপিএ | 26 | |
প্রধান মোটর শক্তি | কিলোওয়াট | 7.5 | |
নিট ওজন | কেজি | 5800 | |
সামগ্রিক মাত্রা | মিমি | 2600 * 1480 * 2200 |
2. ডি ভাইস গঠন এবং চরিত্র
● রাম অংশ
হাইড্রোলিক ড্রাইভ WC67Y-100/2500 E21 এনসি প্রেস ব্রেক মেশিন, রাম অংশ রাম, সিলিন্ডার, এবং যান্ত্রিক ব্লক সূক্ষ্ম-সুরকরণ কাঠামো গঠিত। ফ্রেম নেভিগেশন সংশোধন বাম এবং ডান সিলিন্ডার, জলবাহী সিস্টেম ড্রাইভ পিস্টন সরাতে এবং নিচে সরানোর জন্য রাম আনা।
● ওয়ার্কলেট অংশ
বোতাম এটির সামনে কর্মক্ষেত্র নিয়ন্ত্রণ করে, মোটর ড্রাইভের পিছনে গেজ সরানো এবং পিছনে, এবং সংখ্যাসূচক প্রদর্শন প্রদর্শন করে, সামনে এবং পিছনে অবস্থান সীমিত ভ্রমণ সুইচ। এটা কাজ করা সহজ।
● ব্যাক গেজ অংশ
পিছনে গেজ মোটর ট্রান্সমিশন গ্রহণ, sprocket মাধ্যমে দুটি উচ্চ স্পষ্টতা বল স্ক্রু সমন্বয়ী চালান ড্রাইভ, নিয়ন্ত্রণ সিস্টেম প্রয়োজনীয় মান প্রদর্শন।
● সিঙ্ক্রোনাস সিস্টেম
এই ডিভাইসের সিঙ্ক্রোনাস সিস্টেম টর্নেশন অক্ষীয় গঠিত, সুইং হাত। গঠন সহজ, ক্ষমতা স্থিতিশীল এবং নির্ভরযোগ্য, উচ্চ সমন্বয়সম্পন্ন নির্ভুলতা সঙ্গে, মোটর গিয়ার বক্স দ্বারা যান্ত্রিক ব্লক গতি সমন্বয় পরে, নিয়ন্ত্রণ সিস্টেম মান প্রদর্শন করে।
● ট্রান্সমিশন সিস্টেম
উচ্চ নির্ভুলতা পুনরাবৃত্তি পজিশনিং, দ্রুত গতির এবং দীর্ঘ জীবন সহ উচ্চ স্পষ্টতা বল স্ক্রু এবং গাইড রেল গ্রহণ।
