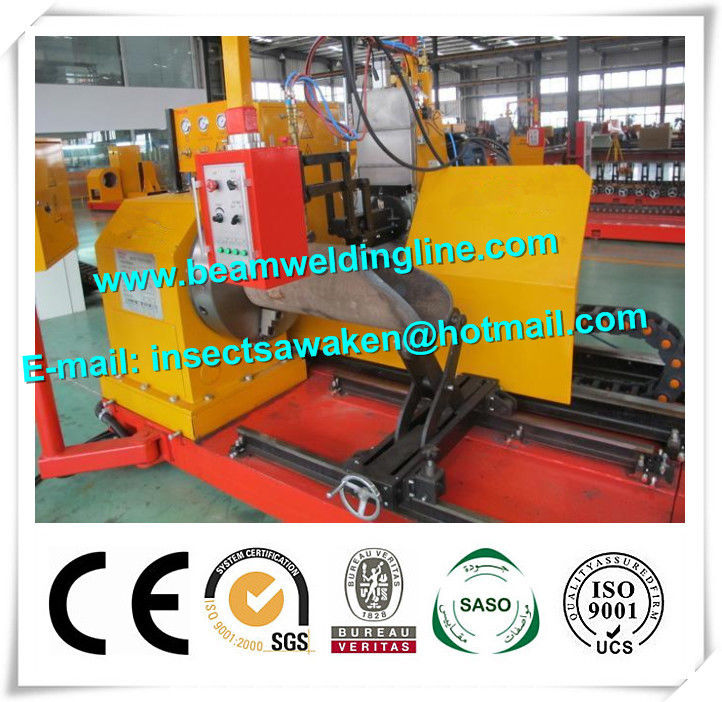

পাইপ প্রোফাইল নির্মাণ, রাসায়নিক জন্য CNC প্লাজমা কাটন মেশিন
লক্ষণীয় করা | flame cutting machine,pipe bevelling machine |
---|
পাইপ প্রোফাইল নির্মাণ, রাসায়নিক জন্য CNC প্লাজমা কাটন মেশিন
1. প্রযুক্তিগত পরামিতি
ক। পাইপ ব্যাস: Φ60-600mm
খ। ওয়াল বেধ: 5-50 মিমি (শিখা) (রক্তরস প্লাজমা ক্ষমতা উৎস উপর নির্ভর করে)
গ। পাইপ দৈর্ঘ্য (সর্বোচ্চ): 2000mm
ঘ। পাইপ ওজন (সর্বোচ্চ): 5000 কেজি
ঙ। চার pawls যৌগিক চক: 1 সেট
- চক এর ব্যান্ড ব্যাস: 200mm
চ। স্নাতক পাইপ বন্ধনী: 4 গ্রুপ
ছ। Servo মোটর
- প্রিন্সিপাল অক্ষ ঘূর্ণন (x অক্ষ): 2 কেজি, 1 সেট
- অনুদৈর্ঘ্য ট্রান্সমিশন: 0.75 কেজি, 1 সেট
- প্রবাহ বৃদ্ধি এবং পতন: 0.75 কেজি, 1 সেট
- টর্চ বাম ও ডান আবর্তন: 0.75 কেজি, 1 সেট
- টর্চ সামনে এবং পিছনে ঘূর্ণন: 0.4 কেজি, 1 সেট
জ। Beveled কোণ নিয়ামক: 2 সেট
- বাম এবং ডান কোণ নিয়ন্ত্রণ পরিসীমা: 30-150 °
- কোণ নিয়ন্ত্রণ পরিসীমা সামনে এবং পিছনে: 30-150 °
আমি। কম্পিউটার নিয়ন্ত্রণ ব্যবস্থা: 1 সেট
ঞ। পাইপ কাটিয়া সফ্টওয়্যার: 1 সেট
ট। পিসি: 1 সেট
- অভ্যন্তরীণ মেমরি: 128MB
- হার্ড ডিস্ক: 40 জি
ঠ। হাতে পরিচালিত অপারেশন বক্স: 1 সেট
মি। শিখা কাটিয়া মশাল: 1 সেট
এন। ক্রেতা প্লাজমা শক্তি উৎস Hypertherm PMAX105 সরবরাহ
- প্লাজমা গভীরতা (POWERMAX105): 0.5-12 মিমি (প্রান্ত কাটা পর্যন্ত 20mm হতে পারে)
ণ। টর্চ এক্স অক্ষ ট্রান্সমিশন গ্রেড -7, স্পষ্টতা সিপি 6 গিয়ার কাটা, রাক 12m, 1 সেট কাটা
পি। কাটিং গতি, শিখা: 100-750mm / মিনিট
- প্লাজমা (সর্বাধিক): 3000mm / মিনিট
কুই। পাওয়ার উত্স, শক্তি: এসি 220V & 380v / 50Hz
দ। গ্রাউন্ডিং প্রতিরোধের: ≤3Ω
গুলি। বাইরের মাত্রা (এল * ওয়াট * এইচ): 15400 × ২২00 × ২500 মিমি
টি। মোট ওজন: প্রায় 6000 কেজি
2. সমগ্র সরঞ্জাম এবং খুচরা যন্ত্রাংশ জন্য সরঞ্জাম
ক। টুল:
- 10 মিমি অধীনে ইনেনার হেক্সাগন স্প্যানার: 1 সেট
- টর্চ বিশেষ স্প্যানার: 1 পিসি
- নখ কাটা জন্য টিপ সুচ: 1 সেট
খ। খুচরা যন্ত্রাংশ:
- জিও 2 আইওপিজেস্টিক কাটিং নযেল 0 # -1 #: 1 টি পিসি প্রতিটি
- হুপ (3/4) "- (1/8)": 12 পিসি
3. সহজ-ক্ষতিগ্রস্ত অংশ (ওয়ারেন্টি অন্তর্ভুক্ত না)
না। | নাম | সবিস্তার বিবরণী | পরিমাণ | মন্তব্য |
1 | অক্সিজেন পায়ের পাতার মোজাবিশেষ | ব্যাস: φ10, φ6 | 20m | অগ্নিশিখা শুধুমাত্র |
2 | অ্যাসিলেটিন পায়ের পাতার মোজাবিশেষ | ব্যাস: φ10, φ6 | 20m | অগ্নিশিখা শুধুমাত্র |
3 | গিয়ার্ | 1 | ||
4 | জালিয়াতি গ্রেপ্তার | FA5TO | 2 | অগ্নিশিখা শুধুমাত্র |
5 | গভীর খাঁজ বল ভারবহন | 6004-2LS | 8 | |
6 | গভীর খাঁজ বল ভারবহন | 6204-2LS | 1 | |
7 | গভীর খাঁজ বল ভারবহন | 61800-2LS | 4 | |
8 | গভীর খাঁজ বল ভারবহন | 61801-2LS | 1 | |
9 | গভীর খাঁজ বল ভারবহন | 61802-2LS | 2 | |
10 | গভীর খাঁজ বল ভারবহন | 61902-2LS | 6 | |
11 | গভীর খাঁজ বল ভারবহন | 61806-2LS | 2 | |
12 | কৌণিক যোগাযোগ বল ভারবহন | 7204C | 2 | |
13 | GO2 ব্যাচেলকৃত চাপ মশাল | 0 # -1 # | প্রতিটি 1pc | অগ্নিশিখা শুধুমাত্র |
4. প্রধান ক্রয় অংশ এবং সরবরাহকারী
না। | নাম | মডেল | পরিমাণ | সরবরাহকারী |
1 | প্রধান নিয়ামক | PA8000 সিএনসি 5 অক্ষ | 1 সেট | জার্মানি পিএ |
2 | প্রধান খাদ ড্রাইভ সার্ভার সিস্টেম | 2kw | 1 সেট | জাপানি মীমসুবিশি |
3 | অনুদৈর্ঘ্য ড্রাইভিং servo সিস্টেম | 750W | 1 সেট | জাপানি মীমসুবিশি |
4 | আপ এবং ডাউন ড্রাইভিং সার্ভার সিস্টেম | 750W | 1 সেট | জাপানি মীমসুবিশি |
5 | টর্চ বাম এবং ডান ঘূর্ণন সার্ভার সিস্টেম | 750W | 1 সেট | জাপানি মীমসুবিশি |
6 | টর্চ সামনে এবং পিছনে ঘূর্ণন servo সিস্টেম | 400W | 1 সেট | জাপানি মীমসুবিশি |
7 | প্রধান খাদ ড্রাইভ reducer বক্স | 1 সেট | Taixing | |
8 | অনুদৈর্ঘ্য ড্রাইভ reducer বাক্স | PLE80 | 1 সেট | জার্মানি নেউগার্ট |
9 | আপ এবং ডাউন ড্রাইভ reducer বাক্স | PLE80 | 1 সেট | জার্মানি নেউগার্ট |
10 | টর্চ বাম এবং ডান ঘূর্ণন reducer বক্স | PLFN90 | 1 সেট | জার্মানি নেউগার্ট |
11 | টর্চ সামনে এবং পিছনে ঘূর্ণন reducer বক্স | PLE60 | 1 সেট | জার্মানি নেউগার্ট |
12 | সিঙ্ক্রোনাস বেল্ট | 1 সেট | ||
13 | ট্রান্সমিশন বল স্ক্রু উত্তোলন | FFZD25X5-3-P3 | 1 সেট | নানজিং গানজি |
14 | জীবন রৈখিক গাইড | SBS25 | 1 সেট | কোরিয়া এসবিসি |
15 | লিনিয়ার গাইড ট্র্যাকিং | SBS25 | 1 সেট | কোরিয়া এসবিসি |
17 | টান চেইন | 1 সেট | জার্মানি ইগস | |
18 | ইলেক্ট্রোম্যাগনেটিক ভালভ | CEME | ইতালি | |
19 | ভালভ কমানো | আমাদের. Jetway | ||
20 | ফ্ল্যাশ পিছনে arrestor | আমাদের. Jetway | ||
21 | এয়ার সুইচ, এসি contactor, রিলে | Simens / স্নাইডার |
5. কারিগরী ডকুমেন্ট
ক। অপারেটিং ম্যানুয়াল: 1 টুকরা
খ। সমগ্র মেশিন পরীক্ষা রিপোর্ট: 1 টুকরা
গ। পথ নির্দেশিকা রেল ইনস্টলেশন ম্যানুয়াল: 1 টুকরা
ঘ। প্যাকিং তালিকা: 1 টুকরা
ঙ। শংসাপত্র: 1 টুকরা
চ। ফাউন্ডেশন অঙ্কন: 1 টুকরা (চুক্তি কার্যকর হয়ে পরে গ্রাহকের পাঠাতে)
ছ। ফাউন্ডেশন অঙ্কন: 1 টুকরা
অনিয়মিত সিএনসি পাইপ কাটিটিং মেশিন একটি বিশেষ পাইপ কাটিয়া সরঞ্জাম হল বিভিন্ন আকারের নিয়ন্ত্রণ সিস্টেমের মাধ্যমে তথ্য ইনপুট পরে স্বয়ংক্রিয়ভাবে আউট অনিয়মিত পাইপ মাধ্যমে কাটা যাবে , গণনা এবং প্রোগ্রামিং অপ্রয়োজনীয় সঙ্গে । এই মেশিনটি নির্মাণ, রাসায়নিক, জাহাজ নির্মাণ, যন্ত্রপাতি প্রকৌশল, ধাতুবিদ্যা, বিদ্যুতের মতো ধুলোয় ঢেকে রাখার জন্য ব্যাপকভাবে ব্যবহৃত হয় । |
